FZG型齿轮磨损试验机

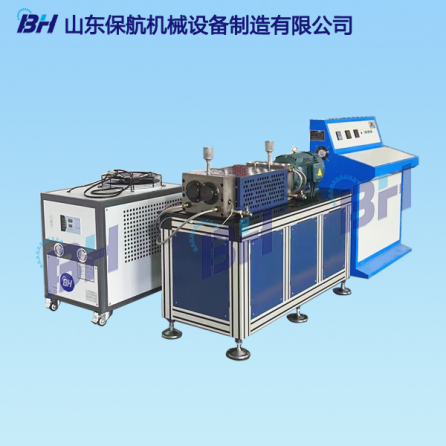

1.1外观

该试验机主体结构为机电一体式结构，整机结构大方，操作方便。具体以实物为准。

1.2适用范围与产品概述

该试验机能完成下列试验：

1、通过德国润滑试验（DIN51354）标准方法，即FZG齿轮油试验来确定由齿轮油引起的齿轮擦伤负荷和重量变化。

2、确定由不同材质制成的齿轮，其齿面承载能力的强度曲线。

3、确定由不同材质制成的齿轮，其齿根承载能力的强度曲线。

4、确定由不同材质制成的齿轮，齿轮接触疲劳强度试验。

5、确定由不同材质制成的齿轮，齿轮弯曲疲劳强度试验。

6、润滑油剪切安定性测定法试验。

1.3主要技术指标：

1、13级扭矩加载，最大1000N.m

2、温度控制精度：≤±2℃

3、主轴电机： 无级变速  100~2000r/min

4、转速： 1450r/min、2900r/min

5、试验时间控制范围： 1s～9999min

6、试验时间： 0-999999999s

7、齿面温度检测：室温～260℃

8、停机控制方式：手动/自动（时间、摩擦力等）

9、润滑方式： 浸油、循环油润滑

10、扭矩加载保护装置：试验过程中，加载扭矩发生变化，设备报警停机

11、试验齿轮箱容量（轴中心线至箱底面部分）：≥1.25L

12、试验齿轮：模数：4和5标准齿轮

13、提供针对此项目的加盖制造商公章的售后服务承诺书。

1.4试验机的工作条件

1． 在室温10℃-35℃范围内，相对湿度不大于80%；

2． 在稳固的基础或工作台上，正确安装；

3． 在无震动的环境中；

4． 周围无腐蚀性介质；

5． 使用电源：单相220V；

6． 电源电压的波动范围不应超过额定电压的±10%；

7． 试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；
