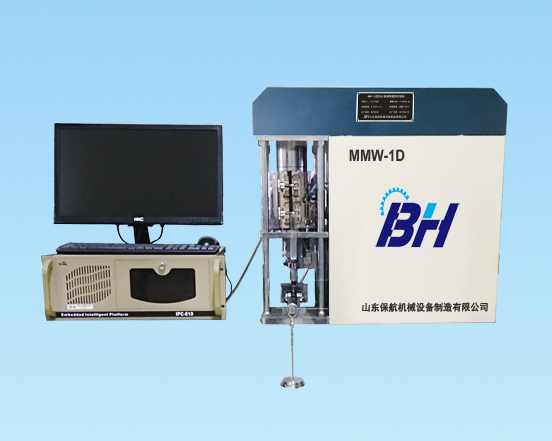

MMW-1D型多功能万能摩擦磨损试验机
技术文件
一、适用范围
MMW-1D型多功能万能摩擦磨损试验机是我公司应广大客户需求研发的一款小型万能摩擦磨损试验机，可实现多种摩擦接触形式、多种润滑状态，用以实现不同摩擦副间的摩擦模拟试验。
MMW-1D型多功能万能摩擦磨损试验机可模拟滑动摩擦形式，具有多种摩擦副，如销盘摩擦副、端面摩擦副、球盘摩擦副等。能完成点、线、面的摩擦模拟实验。可用来评定润滑剂、金属、涂料、涂层、橡胶、陶瓷等材料的摩擦磨损性能。本机能满足石油化工、机械、能源、冶金、航天等摩擦学研究的各行业用户开发、检测各种中高档系列油、油脂产品以及新兴材料开发、新工艺研究等摩擦磨损测试的要求。
二、试验机结构简述
MMW-1D型多功能万能摩擦磨损试验机包括试验力加载系统、摩擦力测量系统、试验装夹系统、温度控制系统、主轴系统以及电气控制系统等。该机具有以下特点：
--本试验机采用杠杆式试验力加载，加载精确、稳定性好，可靠性高；
--伺服电机带动主轴旋转，实现无级调速，恒扭矩输出，且转速准确性好；
--摩擦力采集采用高精度力传感器，于水平方向上采集摩擦力。测量机构中传递和导向安装直线运动轴承和径向球轴承，有效提高了试验力加载精度和摩擦力的测量精度。
--控制系统采用工业控制计算机控制，具有采集频率高、精度好、稳定可靠、使用方便、数据便于输出处理等优点。
三、主要技术指标
序号 | 项目名称 | 技术指标 |
1 | 试验力 | 10～1000N |
1.1 | 最大试验力的20%以上试验力的相对误差 | ≤±1％ |
1.2 | 最大试验力的20%以下试验力的相对误差 | ≤2N |
1.3 | 加卸试验力采用杠杆砝码加载，平稳，无冲击和脉动现象 |
1.4 | 试验力显示分辨率 | 1N |
2 | 摩擦力矩 |
|
2.1 | 摩擦力矩的测定范围 | 0～2500N.mm |
2.2 | 从最大摩擦力矩的10%开始，摩擦力矩示值相对误差 | ≤±2% |
2.3 | 摩擦力矩显示分辨率 | 1N.mm |
3 | 主轴转速 |
|
3.1 | 主轴转速范围 | 5~2000r/min |
3.2 | 主轴转速在100r/min以上时误差 | ≤±5r/min |
3.3 | 在100r/min及100r/min以下时误差 | ≤±1r/min |
4 | 温度控制范围 | 室温-260℃ |
5 | 温度测量精度 | ≤±2℃ |
6 | 试验机时间显示与控制范围 | 1～99999s或min |
7 | 试验机转数显示与控制范围 | 999999999 |
8 | 主机额定功率 | 1kW |
四、使用环境
在室温10℃-35℃范围内，相对湿度不大于80%；
正确安装在稳固的基础或工作台上；
周围无腐蚀性介质、无震动和干扰；
使用电源：220V／50Hz；
电源电压的波动范围不应超过额定电压的±10%；
试验机电源应有可靠接地,频率的波动不应超过额定频率的2%；
